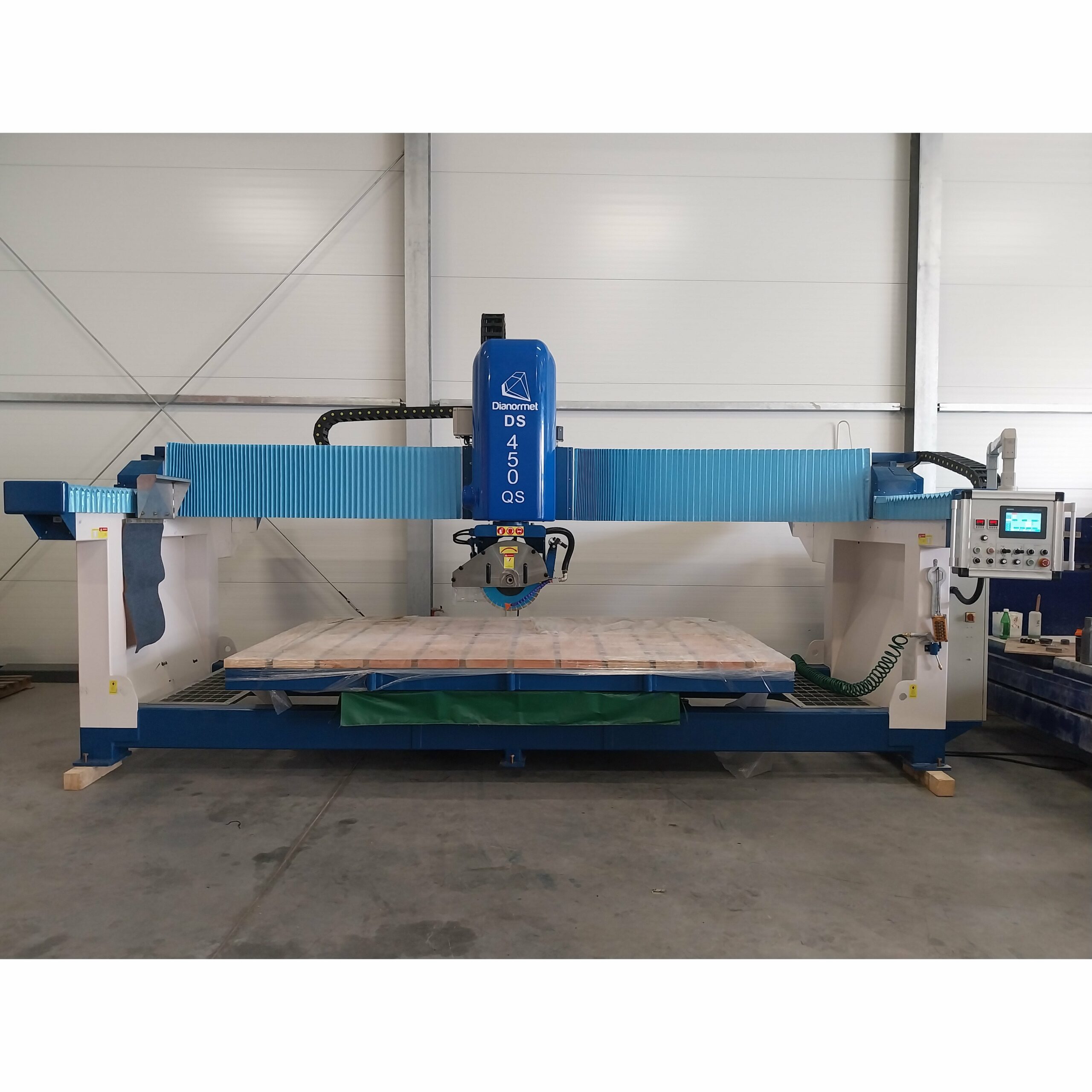

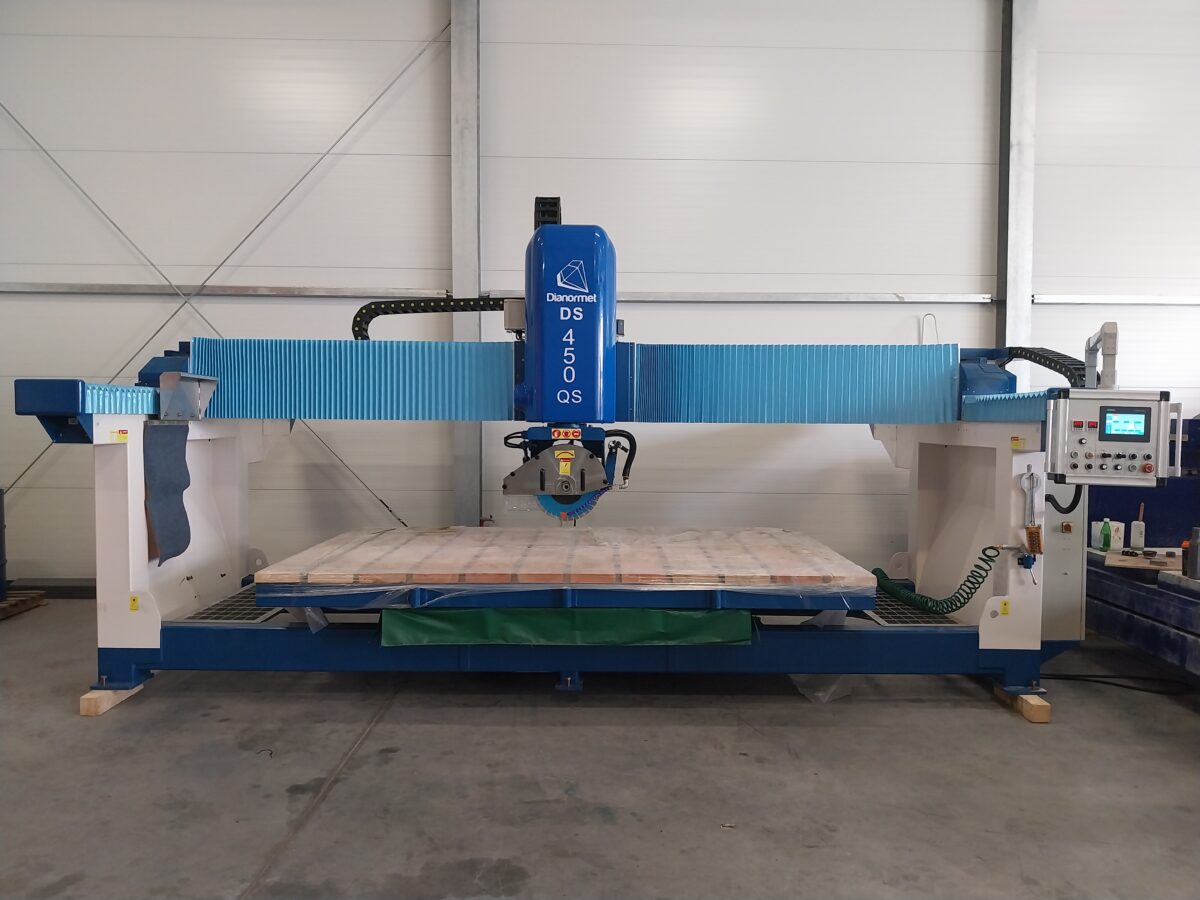

Piła mostowa monoblokowa, cyrkularka do kamienia DS450QS

Cyrkularka do kamienia z możliwością cięcia prostego oraz pod kątem 45°. Maszyna z uchyłem stołu roboczego do 85°z obrotem stołu roboczego co 1°. Maszyna monoblokowa – brak dodatkowych kosztów typu wylewanie fundamentów pod stół, możliwość przeniesienia maszyny w dowolnym momencie w inne miejsce. Głowica uchylna 0° – 45° i z obrotem 0° – 90° – 180°- 270°. Maszyna ze względu na swoją wagę (~6t) jest bardzo solidna i stabilna.

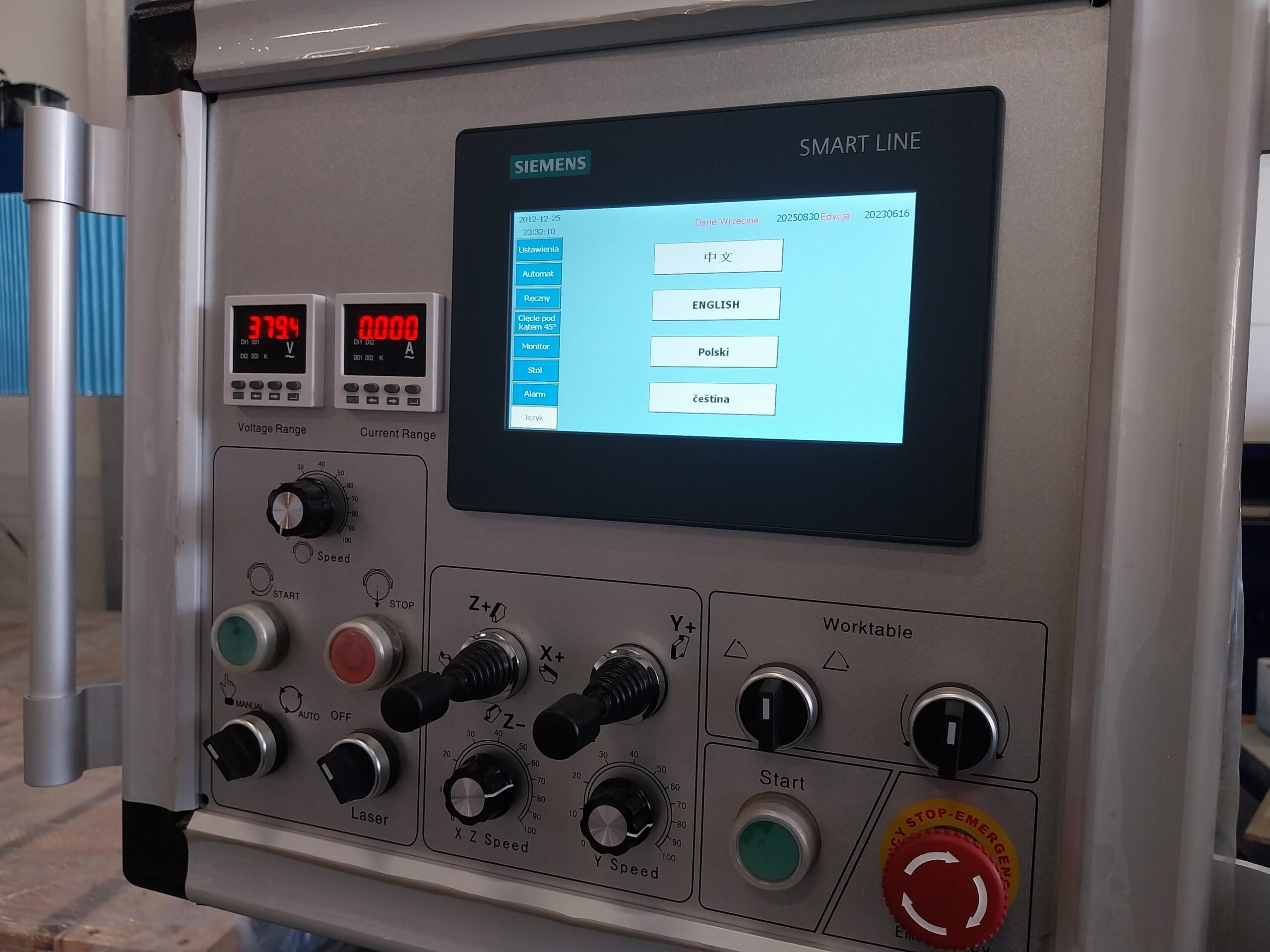

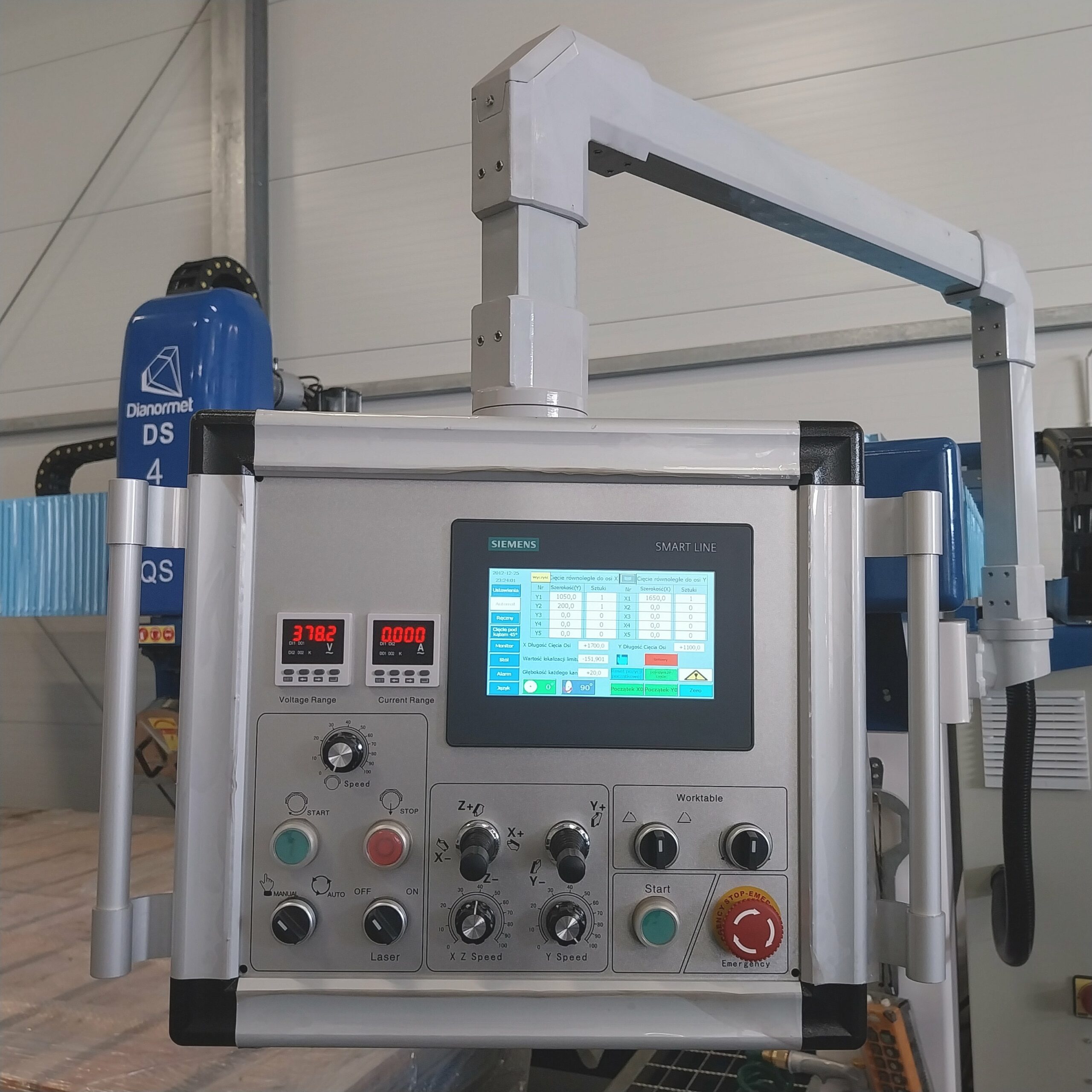

W maszynie zastosowano chłodnicę oleju hydraulicznego oraz automatyczne centralne smarowanie a także zębatki skośne, dzięki czemu praca maszyny jest znacznie cichsza oraz będzie pracować dłużej. Maksymalna średnica piły wynosi 450mm. W cyrkularce użyto najwyższej jakości podzespołów firm Siemens oraz Schneider. Sterowanie w maszynie odbywa się za pomocą ekranu dotykowego oraz joysticków i przycisków na panelu sterowania, a także za pomocą pilota bezprzewodowego. Silnik główny posiada falownik, który umożliwia płynną regulację obrotów. Cyrkularka posiada wbudowany wąż na wodę do spłukiwania.
Do ustawiania linii cięcia można wykorzystać wbudowany laser. Praca w osi Z odbywa się na śrubie. W celu określenia pozycji granicznej należy dojechać tarczą do stołu i zatwierdzić aktualną pozycję jednym przyciskiem na ekranie dotykowym.

Opis

Piła mostowa monoblokowa, cyrkularka do kamienia DS-450QS

Rodzaje cięcia

  • W trybie manualnym sterujemy działaniem maszyny głównie za pomocą joysticków na panelu sterowania. Do dyspozycji jest również opcja przesunięcia głowicy o zadaną odległość w danej osi („Odległość ręcznego ruchu”). Dzięki tej opcji możemy precyzyjnie przesunąć krawędź piły np. o 200mm w prawo.
  • W trybie automatycznym mamy możliwość zapisania po aż 12 programów cięcia w osi X (lewo-prawo) oraz w osi Y (przód-tył). Dodatkowo, po zakończeniu programu głowica wróci do pozycji bezpiecznej-domowej automatycznie.

Piła mostowa monoblokowa, cyrkularka do kamienia DS-450QS

Konstrukcja maszyny

  • solidny most główny – odlew żeliwny

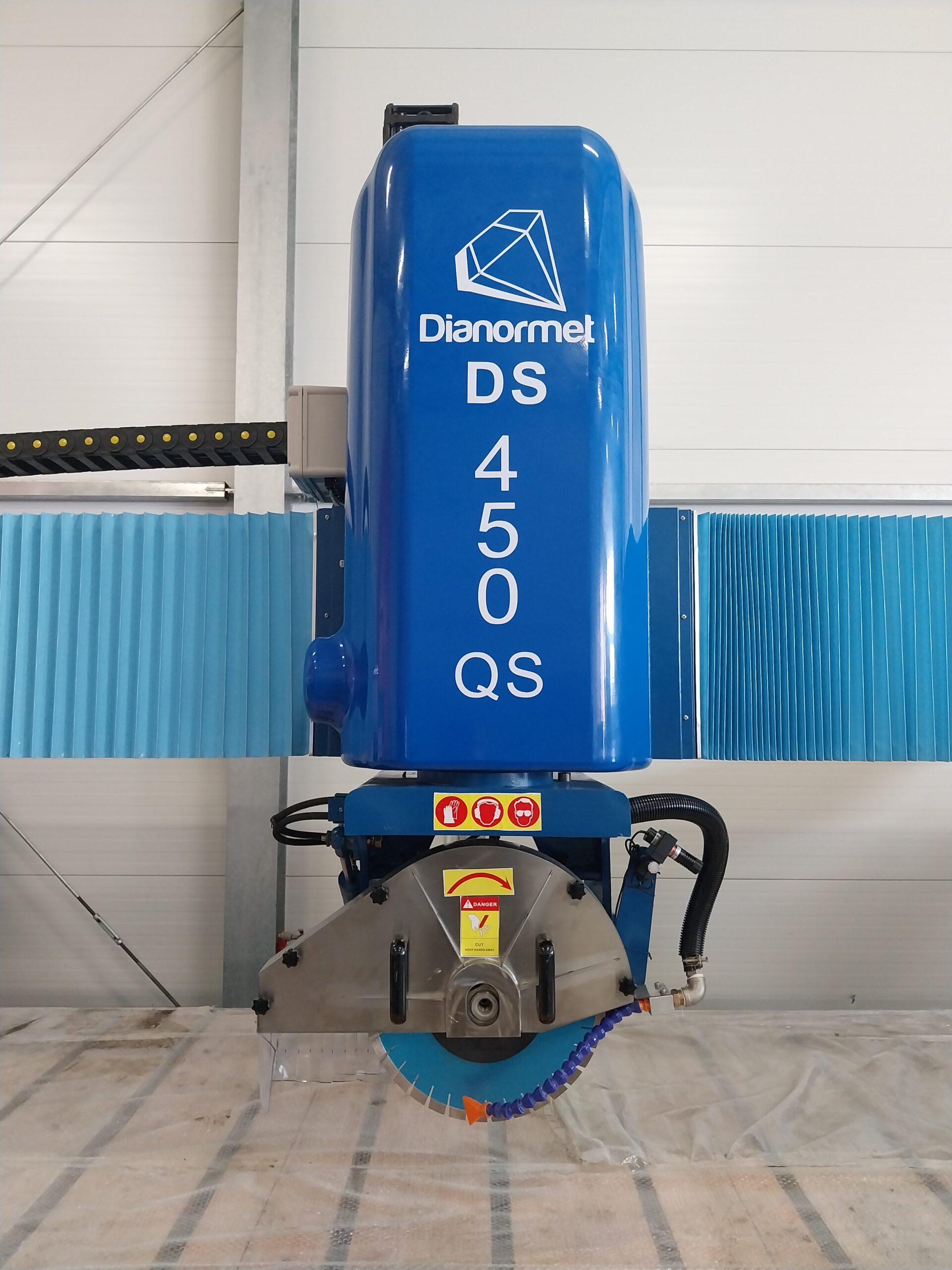

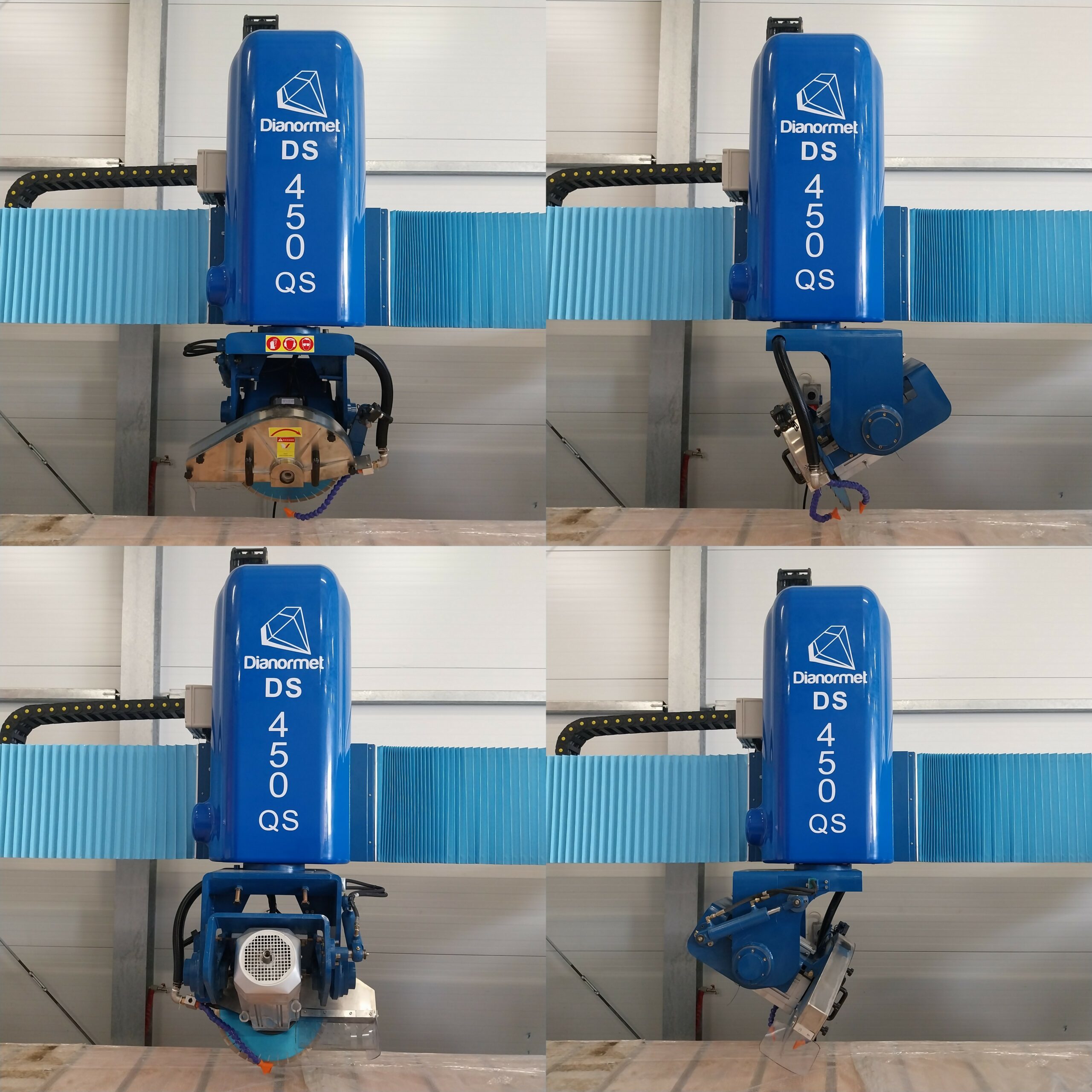

  • głowica narzędziowa z uchyłem 0° – 45°, obrotem 0° – 90° – 180°- 270° i laserem
  • monolityczna podstawa stalowa z 2 poziomymi belkami (zastępującymi fundamenty)

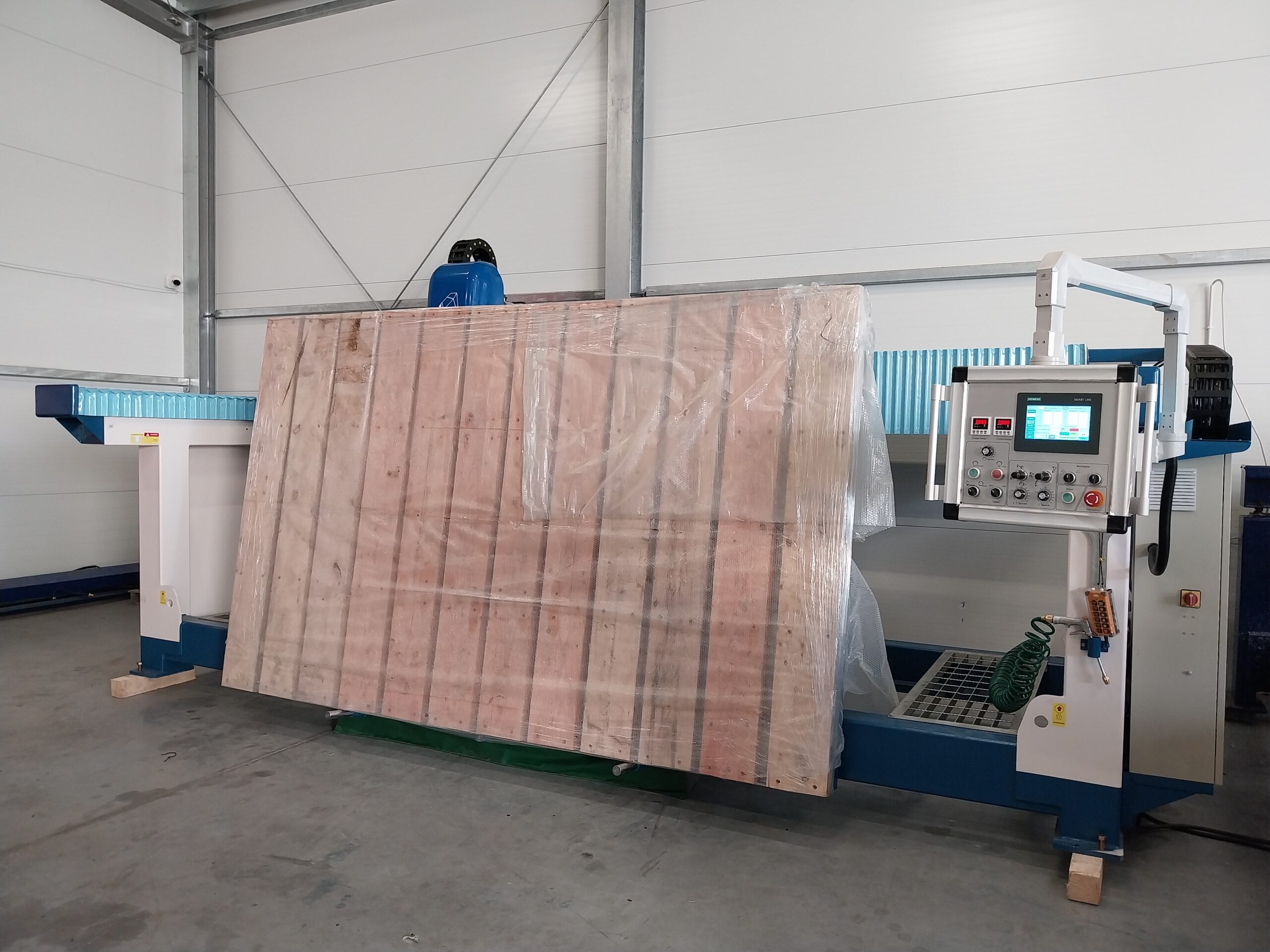

  • stół roboczy, uchylny do 85°, obrotowy co 1°
  • automatyczne centralne sterowanie

Piła mostowa monoblokowa, cyrkularka do kamienia DS-450QS

Ruch w danych osiach

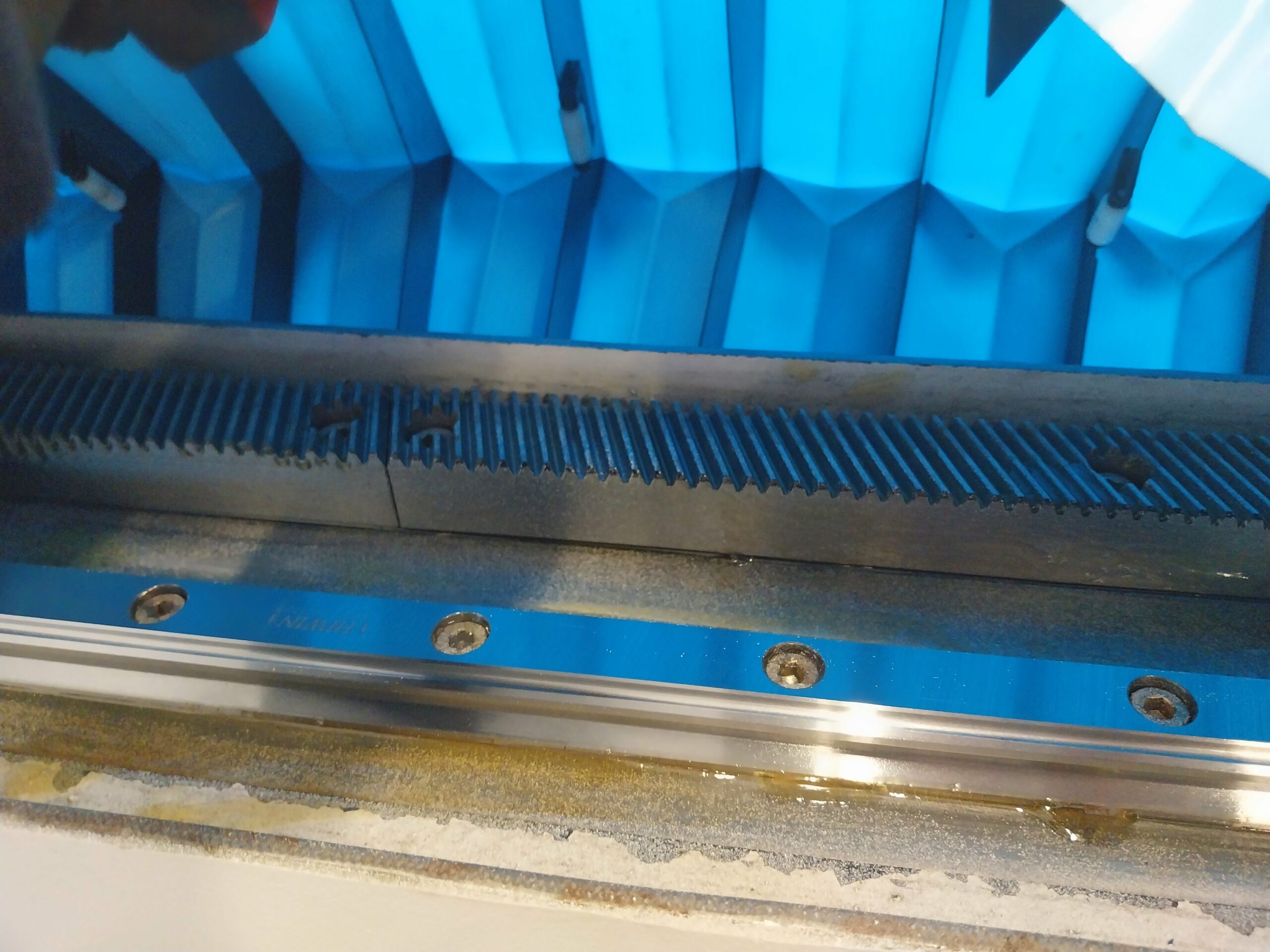

  • Oś X – Ruch suportu narzędziowego po moście, napęd realizowany jest poprzez zębatkę skośną oraz koło zębate; łożyskowanie na wózkach liniowych
  • Oś Y – Ruch mostu po poziomych prowadnicach, napęd poprzez zębatkę skośną i koło zębate; łożyskowanie na wózkach liniowych
  • Oś C – Obrót głowicy z tarczą 0° – 90° – 180°- 270°
  • Oś A – Uchył tarczy 0°-45°
  • Oś Z – Napęd na śrubie zapewnia jeszcze większą dokładność i precyzję cięcia

Piła mostowa monoblokowa, cyrkularka do kamienia DS-450QS

Zalety maszyny

  • Monoblokowa konstrukcja – brak dodatkowych kosztów (wylewanie fundamentów pod stół oraz murów nośnych), względnie łatwe przenoszenie maszyny w dowolnym momencie
  • proste i szybkie programowanie maszyny
  • możliwość pracy w trybie ręcznym oraz automatycznym
  • dzięki skośnym zębatkom precyzja i żywotność maszyny są znacznie lepsze
  • komponenty szafy elektrycznej są w całości oparte o podzespoły firm Schneider oraz Siemens (dotykowy wyświetlacz również marki Siemens)

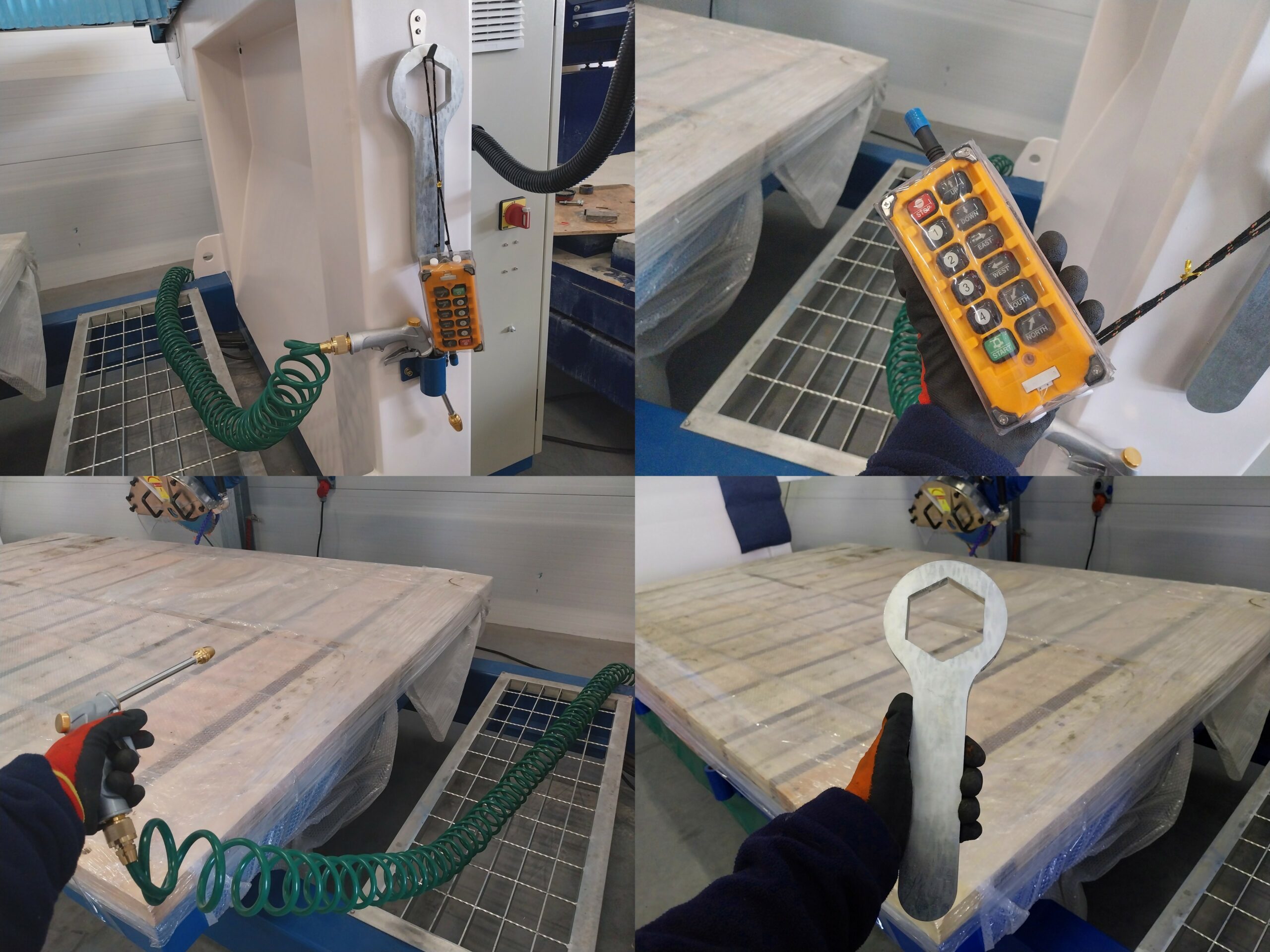

  • wbudowany wąż na wodę z pistoletem do usuwania zabrudzeń po cięciu

Piła mostowa monoblokowa, cyrkularka do kamienia DS-450QS

Kontakt

Zapytania prosimy składać na e-mail: info1@dianormet.pl – przygotujemy dla Państwa indywidualną ofertę oraz odpowiemy na ewentualne pytania.
